Yalıtımda bağlantı için sabitleme

Mantolama üzeri montaj dübeli FID

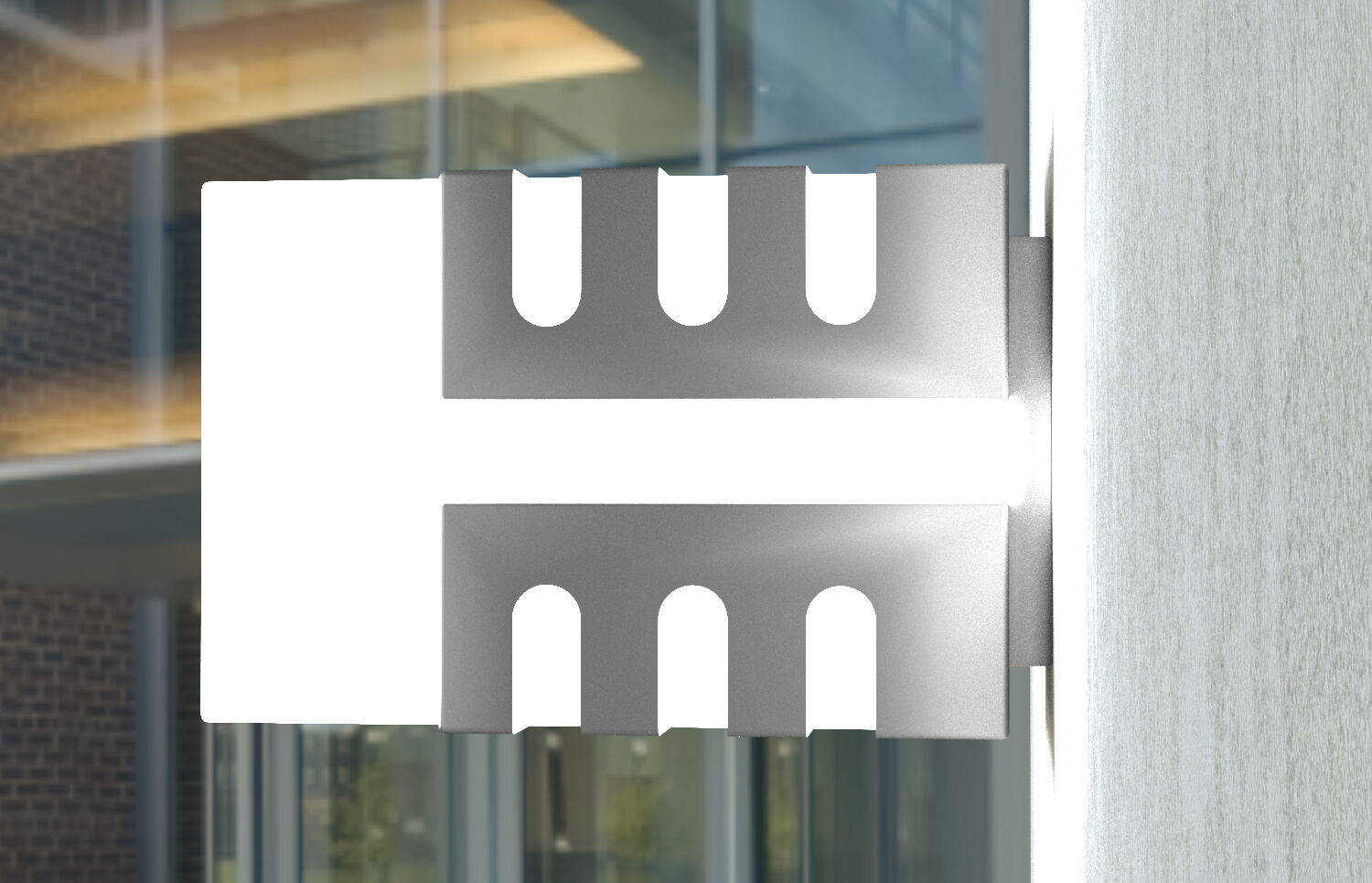

fischer yalıtım sabitleme FID, polistiren ve poliüretandan yapılmış sıvalı ve sıvasız yalıtım panellerindeki aydınlatma armatürlerini sabitlemek için kullanılan bir tapadır. fischer FID, elle veya şarjlı tornavida kullanılarak ayarlanır. Özel spiral dişli yalıtım levhasına kendisi takılır. Posta kutuları, lambalar ve hareket dedektörleri gibi bağlanacak parçalar 4,5 mm veya 6 mm vida ile sabitlenebilir.

Varianti del prodotto

Görüntü verilerini indirin

Varianti del prodotto

8 Varianti del prodotto

Dübel uzunluğu

Ahşap ve sunta vidaları

Sürüş

Max. civata penetrasyonu

Miktar

GTIN (EAN-Code)

Visualizzate 8 di 8 varianti

Avantajlar

Dübel özellikle yalıtımın içinde ayarlandığından, bağlantı düzenekleri termal köprüler olmadan kurulabilir.
FID'nin geometrisi, ön delmeye ihtiyaç duymadan, sıvanın ince katmanlarında kolay bir montaj imkanı tanır, dolayısıyla montajın bir aşamasından tasarruf eder.
FID 50, 50mm'den itibaren ince yalıtım levhalarında kullanılır. FID 90 daha kalın yalıtım levhalarında kullanılır ve daha ağır yükler taşıyabilir.
Uç montajı standart aparatlarla ayarlama imkanı tanır, böylelikle hızlı ve ekonomik bir montaj imkanı sağlar.

Uygulamaları

Sıvalı ve sıvasız yalıtım levhaların üzerinden hafif montajlar için.

Dış Cephe imalatı (ETICS)
İnşaat yalıtımı
Elektrik Tesisatları
Soğutmalı ve iklimlendirmeli bina inşaatı
Akustik yapı

Yapı malzemeleri

Sıvasız, basınç dayanımlı yalıtım levhaları
Sıvalı, basınç dayanımlı yalıtım levhaları
ETICS (dış termal yalıtım kompozit sistemleri) yalıtım levhaları

Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella documentazione tecnica.

Certificazioni

8C029

İşleyiş

FID, şarjlı tornavida ile veya el ile yalıtım levhasında ayarlanabilir.
Kalın sıva tabakaları için ön delme (6 mm) önerilir.
Özel spiral dişli yalıtım levhasında kendini gösterir.
Yalıtımda su girişi, ön pozisyonlamalı başarılı montajdan sonra tapa bileziğinin uygun bir mastik ile kapatılmasıyla önlenebilir.

Mounting Strip 1 Picture

1 / 4

Mounting Strip 2 Picture

1 / 4

Certificate

pdf, 8C029

Certificate Biobased products - Plastic plugs

Valido da 18.07.2024
a 31.08.2030

Load Table

pdf,

Insulation fixing FID -Recommended loads for a single anchor. The given loads are valid for chipboard screws with maximum diameter.

Componenti del sistema

Darbeli matkap ucu Quattric II
84 varianti

Dübel uzunluğu ( l )	50
Ahşap ve sunta vidaları ( d_s )	4,5 - 5,0
Sürüş	TX40
Max. civata penetrasyonu ( l_E,max )	35
Miktar	50
GTIN (EAN-Code)	4006209482131

Dübel uzunluğu ( l )	50
Ahşap ve sunta vidaları ( d_s )	4,5 - 5,0
Sürüş	TX40
Max. civata penetrasyonu ( l_E,max )	35
Miktar	4
GTIN (EAN-Code)	4048962059250

Dübel uzunluğu ( l )	50
Ahşap ve sunta vidaları ( d_s )	4,5 - 5,0
Sürüş	TX40
Max. civata penetrasyonu ( l_E,max )	35
Miktar	45
GTIN (EAN-Code)	4048962199758

Dübel uzunluğu ( l )	50
Ahşap ve sunta vidaları ( d_s )	4,5 - 5,0
Sürüş	TX40
Max. civata penetrasyonu ( l_E,max )	35
Miktar	4
GTIN (EAN-Code)	4048962218473

Dübel uzunluğu ( l )	90
Ahşap ve sunta vidaları ( d_s )	6,0
Sürüş	6 mm / 6-kt
Max. civata penetrasyonu ( l_E,max )	80
Miktar	25
GTIN (EAN-Code)	4048962104684
