Çatlaklı betonda ekonomik çözüm

Highbond ankraj FHB II-A S Inject

Highbond ankraj çubuğu FHB II-AS Inject A4 fischer Highbond sistemi FHB II Inject'in bir sistem bileşenidir. Kimyasal dübel, çatlaklı betondaki standart sabitlemeler için idealdir. FHB II AS Inject A4 ile örneğin korkuluklar ve çelik yapılar dışarıya sabitlenir. Konik ankraj, Highbond özel harç FIS HB ile ayarlanır.

Ürün çeşitleri

Görüntü verilerini indirin

Ürün çeşitleri

Onaylar / Test raporları

10 Ürün çeşidi (s)

Delme çapı

Delik derinliği

Ankraj derinliği

Max. montaj kalınlığı

Diş

Anahtar boyutu

Efsane = İzin Mevcut— = İzin Mevcut Değil

10 değişken (ler) in 10 görüntülendi

Avantajlar

Highbond sistemi FHB II Inject, çatlaklı betonda yüksek yük değerleri elde eder.
Enjeksiyon harcı FIS HB ve ankraj çubuğu FHB II-AS Inject A4 (kısa versiyon) kombinasyonu, dış mekanlarda seri montaj için idealdir.
Düşük delik derinliği, zaman tasarrufu sağlayarak ve ekonomik montaj sağlayarak delme çabalarını en aza indirir.
Ekstraksiyonlu tozsuz delimler kullanılırken, delik temizliği gerekmez.

Uygulamaları

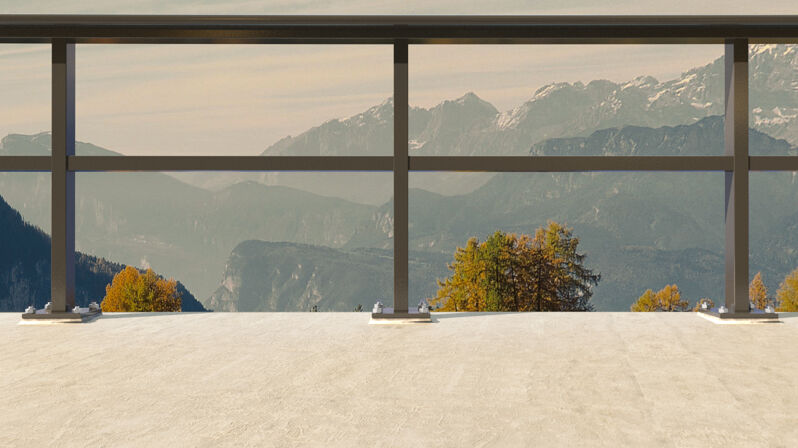

Korkuluklar
Dış cepheler
Merdivenler
Çelik yapılar
Direkler

Yapı malzemeleri

Şunlar için onaylandı:

C20/25'den C50/60'a kadar çatlaklı ve çatlaksız beton

Ayrıca uygundur:

Beton C12/15

Yapı malzemelerine ilişkin ayrıntılı bilgileri kayıt belgesinde bulabilirsiniz.

Onaylar

ETA-16/0637
ETA-21/0948
DoP No. 0281
DoP No. 0327
GS 3.2/16-352-1
(2103/12/12) - CM

İşleyiş

FHB II-AS Inject, ön pozisyonlamalı ve parça üzerinden montaj için tork kontrollü genleşmeli bağlı bir ankrajdır.
Ankraj çubuğu, Highbond özel motor FIS HB ile ayarlanır ve deliğe tamamen bağlanır.
Altıgen somunu sıkarken, ankraj çubuğu konileri, deliğin olduğu duvara doğru genişleyen harç kabuğunda çekilir.

Mounting Strip 1 Picture

1 / 8

Mounting Strip 2 Picture

1 / 8

ETA Certification Document

pdf, ETA-16/0637

European Technical Assessment for fischer Highbond-Anchor FHB II Inject - Torque controlled bonded anchor for use in concrete

14.12.2017 tarihinde oluşturuldu

DOP - Declaration of Performance

pdf, DoP No. 0281

Declaration of Performance for fischer Highbond-Anchor FHB II Inject (Bonded expansion fastener for use in concrete)

19.01.2021 tarihinde oluşturuldu

ETA Certification Document

pdf, ETA-21/0948

European Technical Assessment for fischer Highbond-Anchor FHB II for diamond drilling / extended working life

09.09.2022 tarihinde oluşturuldu

DOP - Declaration of Performance

pdf, DoP No. 0327

Declaration of Performance for fischer Highbond-Anchor FHB II for diamond drilling / extended working life (Bonded expansion fastener for use in concrete)

16.09.2022 tarihinde oluşturuldu

Test report (fire protection)

pdf, GS 3.2/16-352-1

fischer Highbond anchors FHB II and FHB 11 lnject

07.02.2017
ile 06.02.2027 tarihleri arasında geçerlidir

Test report (fire protection)

pdf, (2103/12/12) - CM

lnjection systems FHB / FHB dyn / FDA

15.07.2021
ile 15.07.2026 tarihleri arasında geçerlidir

Filling Quantities

pdf,

Filling quantities für highbond-Anchor FHB II-A S Inject

Load Table

pdf,

Highbond-Anchor FHB II Inject - Permissible loads of a single anchor in normal concrete of strength class C20/25.

Sistem bileşenleri

ETA onayı
Delme çapı ( d₀ )	10
Delik derinliği ( h₀ )	66
Ankraj derinliği ( h_ef )	60
Max. montaj kalınlığı ( t _fix )	10
Diş ( M )	M10
Anahtar boyutu	17
Miktar	10
GTIN (EAN-Code)	4048962272925

ETA onayı
Delme çapı ( d₀ )	10
Delik derinliği ( h₀ )	66
Ankraj derinliği ( h_ef )	60
Max. montaj kalınlığı ( t _fix )	100
Diş ( M )	M10
Anahtar boyutu	17
Miktar	10
GTIN (EAN-Code)	4048962272956

ETA onayı
Delme çapı ( d₀ )	10
Delik derinliği ( h₀ )	66
Ankraj derinliği ( h_ef )	60
Max. montaj kalınlığı ( t _fix )	60
Diş ( M )	M10
Anahtar boyutu	17
Miktar	10
GTIN (EAN-Code)	4048962389883

ETA onayı
Delme çapı ( d₀ )	10
Delik derinliği ( h₀ )	66
Ankraj derinliği ( h_ef )	60
Max. montaj kalınlığı ( t _fix )	20
Diş ( M )	M10
Anahtar boyutu	17
Miktar	10
GTIN (EAN-Code)	4048962272932

ETA onayı
Delme çapı ( d₀ )	10
Delik derinliği ( h₀ )	66
Ankraj derinliği ( h_ef )	60
Max. montaj kalınlığı ( t _fix )	30
Diş ( M )	M10
Anahtar boyutu	17
Miktar	10
GTIN (EAN-Code)	4048962273069
