Varenr. 553098

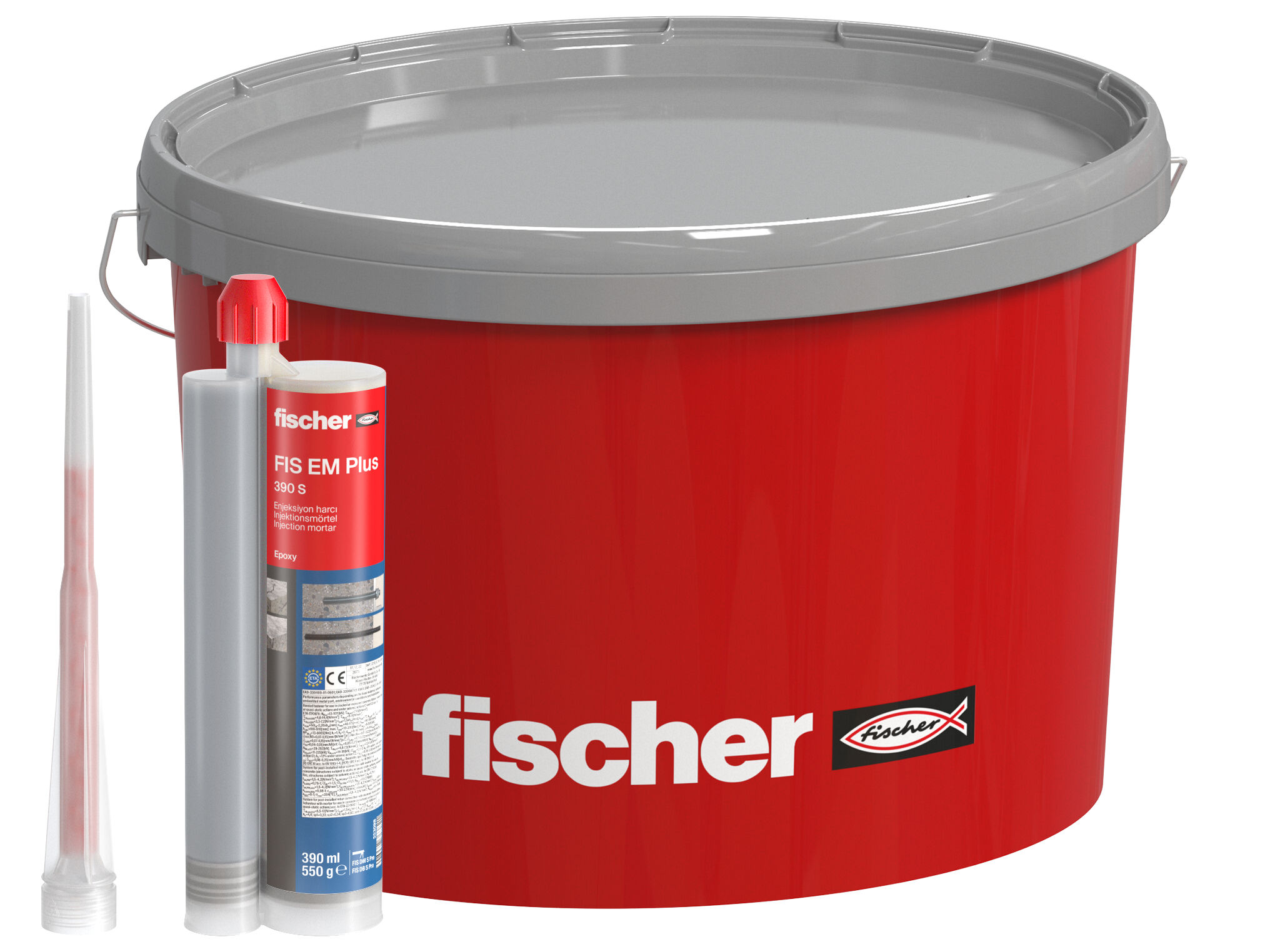

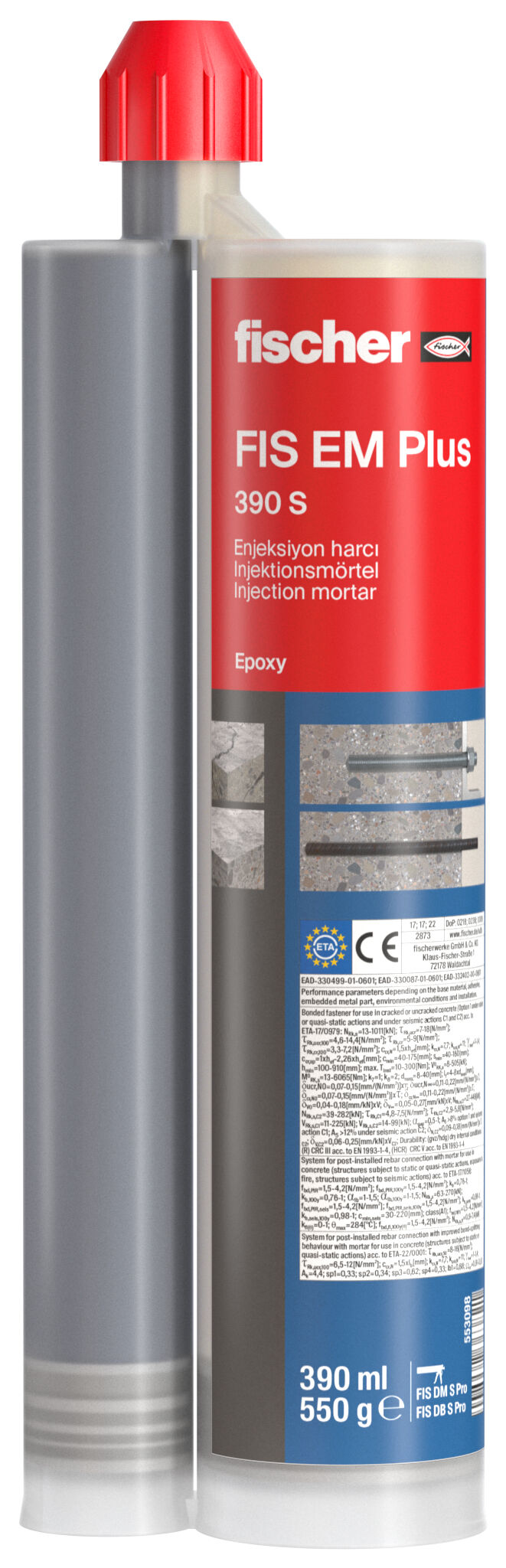

fischer Enjeksiyon harcı FIS EM Plus 390 S kova içinde

Name: fischer Enjeksiyon harcı FIS EM Plus 390 S kova içinde
Brand: fischer

Produktvarianter

Görüntü verilerini indirin

Üst Özellikler

Çatlaklı ve çatlaksız betonda gelişmiş yük değerleri için optimize edilmiş formülasyonlu FIS EM Plus.
ETA değerlendirmesi, 100 yıllık kullanım ömrünü ve hatta harici bir uzman raporu ile 120 yıllık kullanım ömrünü garanti eder.
8 ila 40 mm çapındaki donatı bağlantıları için.
Geçici ve çıkarılabilir sabitleme noktaları için dişli rot FIS A veya içten dişli dübel RG M I ile kullanılabilir.
FIS EM Plus, -5°C'ye kadar sıcaklıklarda işlenecektir.
Karotlu ve su dolgulu delikler için onaylar ve ayrıca C1, C2 performans kategorilerinin sismik uygulamaları nedeniyle daha fazla güvenlik.

Donatı bağlantıları ve çatlaklı beton için güçlü enjeksiyon harcı.

Avantajlar

Epoksi harç FIS EM Plus'ın optimize edilmiş formülasyonu, çatlaklı ve çatlaksız betonda gelişmiş yük değerleri sağlar.
ETA değerlendirmesi 100 yıllık kullanım ömrünü garanti eder. IEA uzman raporu bile 120 yıla kadar çalışma ömrünü doğrular ve bu nedenle FIS EM Plus'ın güvenilirliğinin ve dayanıklılığının önemini vurgular.
Harç, 8 ila 40 mm çapındaki donatı bağlantıları için uygundur.
Dişli rot FIS A ile, uygulanacak yükler gömme derinliği seçilerek değişken şekilde tasarlanabilir.
RG M I içten dişli dübel ile geçici ve sökülebilir sabitleme noktaları mümkündür.
Şantiyede pratik kullanım için FIS EM Plus, -5°C'ye kadar düşük sıcaklıklarda işlenebilir.
Harç karot ve su dolgulu delikler ile C1, C2 performans kategorilerinin sismik uygulamaları için onaylanmıştır ve bu nedenle aşırı koşullar altında güvenlik sağlar.

fischer enjeksiyon harcı FIS EM Plus 390 S, çatlaklı ve çatlaksız betonda maksimum yük taşıma kapasitesine sahip yüksek kaliteli bir epoksi reçine harcıdır. Enjeksiyon harcının yanında, enjeksiyon sistemi donatı çeliği, onaylanmış bileşenlerin ankraj çubuğu FIS A ve içten dişli dübel RG M I'den oluşur. Ankraj çubuğu FIS A, değişken gömme derinliklerine ayarlanabilir. Bu da, sistemin desteklenecek yüke göre ideal olarak ayarlanmasını sağlar. Böylece, malzemelerin kullanımı optimize edilir. Epoksi reçine harcı, beton katmanlar, yüksek raflar veya ağır hizmet tipi çelik yapılar için kesme konnektörleri gibi iç ve dış mekanlardaki sabitlemeler için uygundur.

Uygulamaları

Sonradan eklenen donatı bağlantıları
Beton tabakalar için birleştiriciler
kiriş dübellemesi
Sismik uygulamalar
Karot veya su dolgulu deliklere sabitleme
Ağır çelik konstrüksyon
Silo kurulumları
Uzun raf
Ses bariyerleri
Geçici veya sökülebilir bağlantılar (içten dişli dübel RG M I ile)

Yapı malzemeleri

Ankrajlar için onaylandı:

C20/25'den C50/60'a kadar çatlaklı ve çatlaksız beton

Ayrıca uygundur:

Yoğun yapılı doğal taş

Du kan finde detaljeret information om byggematerialer i registreringsdokumentet.

Godkendelser

ETA-23/0842
ETA-19/0657
ETA-22/0001
ETA-17/1056
ETA-17/0979
DoP No. 0341
DoP No. 0367
DoP No. 0366
ESR-1990
Z-74.8-199
Z-74.8-211
Z-9.1-914
Report No MRF 19 26082687/C
EPD-DBC-FIW-20230530-CBA1-EN

İşleyiş

FIS A dişli rot ile birleştirilen epoksi harcı FIS EM Plus, ön pozisyonlamalı ve parça üzerinden montaj için ve ön pozisyonlamalı montajda içten dişli dübel RG M I ile uygundur.
Reçine ve sertleştirici iki ayrı haznede depolanır ve statik karıştırıcıdaki enjeksiyon kapsülünden ekstrüzyona kadar karıştırılmaz ve etkinleştirilmez.
Harç delik tabanından kabarcıksız şekilde enjekte edilir.
Harç, ankrajın tüm yüzeyini deliğin bulunduğu duvara bağlar ve deliği sızdırmaz hale getirir.
Ankraj, delik tabanına ulaşana kadar hafifçe döndürülerek manuel olarak ayarlanır.
Parça üzerinden montaj sırasında, ankraj çubuğu ile eklenti arasındaki dairesel boşluk FIS EM Plus ile doldurulur.

Se samlevejledningen som PDF

Mounting Strip 1 Picture

1 / 8

Mounting Strip 2 Picture

1 / 8

Mounting Strip 3 Picture

1 / 4

Mounting Strip 4 Picture

1 / 15

Mounting Strip 5 Picture

1 / 13

Mounting Strip 6 Picture

1 / 13

Mounting Strip 7 Picture

1 / 12

DIBt onayı
ETA onayı
Kartuştaki lisanlar	EN, TR
İçerik	20 kartuş 390 ml, 20 x FIS MR Plus
Miktar	20
GTIN (EAN-Code)	4048962363821

ETA Certification Document

pdf, ETA-23/0842

European Technical Assessment for fischer FIS EM Plus dynamic - Post-installed fasteners in concrete under fatigue cyclic loading

Oprettet den 11.06.2024

ETA Certification Document

pdf, ETA-19/0657

European Technical Assessment for fischer injection system FIS EM Plus - Glued-in rods for timber connections

Oprettet den 13.09.2024

ETA Certification Document

pdf, ETA-22/0001

European Technical Assessment for fischer injection system FIS EM Plus - Post-installed reinforcing bar (rebar) connections with improved bond-splitting behaviour

Oprettet den 30.10.2024

DOP - Declaration of Performance

pdf, DoP No. 0341

Declaration of Performance for fischer injection system FIS EM Plus (Mortar for post-installed rebar connections)

Oprettet den 07.08.2023

ETA Certification Document

pdf, ETA-17/1056

European Technical Assessment for Rebar connection with fischer injection system FIS EM Plus - Systems for post-installed rebar connections with mortar

Oprettet den 01.11.2024

DOP - Declaration of Performance

pdf, DoP No. 0367

Declaration of Performance for fischer injection system FIS EM Plus (Mortar for post-installed rebar connections)

Oprettet den 19.11.2024

ETA Certification Document

pdf, ETA-17/0979

European Technical Assessment for fischer injection system FIS EM PLUS - Bonded fasteners and bonded expansion fasteners for use in concrete (Alternative drilling methods, seismic and fire in steel fibre reinforced concrete, variable working life, time-to-failure assesment)

Oprettet den 10.02.2025

DOP - Declaration of Performance

pdf, DoP No. 0366

Declaration of Performance for fischer injection system FIS EM PLUS (Bonded fastener for use in concrete)

Oprettet den 25.02.2025

Certificate

pdf,

Test Report Service Life 120 years

Gyldig fra 16.07.2024
til 16.07.2029

ICC Certification

pdf, ESR-1990

ICC-ES Evaluation Report

Gyldig fra 01.09.2023
til 30.09.2025

DIBt, National German Certification

pdf, Z-74.8-199

General construction technique permit - fischer injection system FIS EM Plus for use in uncoated liquid-tight sealing systems made of concrete (FD / FDE concrete) in SFH facilities

Gyldig fra 29.10.2020
til 29.10.2025

DIBt, National German Certification

pdf, Z-74.8-211

General construction technique permit - fischer injection system FIS EM Plus for use in coated concrete surfaces in SFH facilities

Gyldig fra 30.08.2022
til 30.08.2027

DIBt, National German Certification

pdf, Z-9.1-914

National technical approval - fischer FIS EM Plus injection system for steel rods to be glued into timber members

Gyldig fra 19.02.2024
til 19.02.2029

Test report (fire protection)

pdf, Report No MRF 19 26082687/C

fischer FIS EM Plus Injection system
