Art.-No. 546114

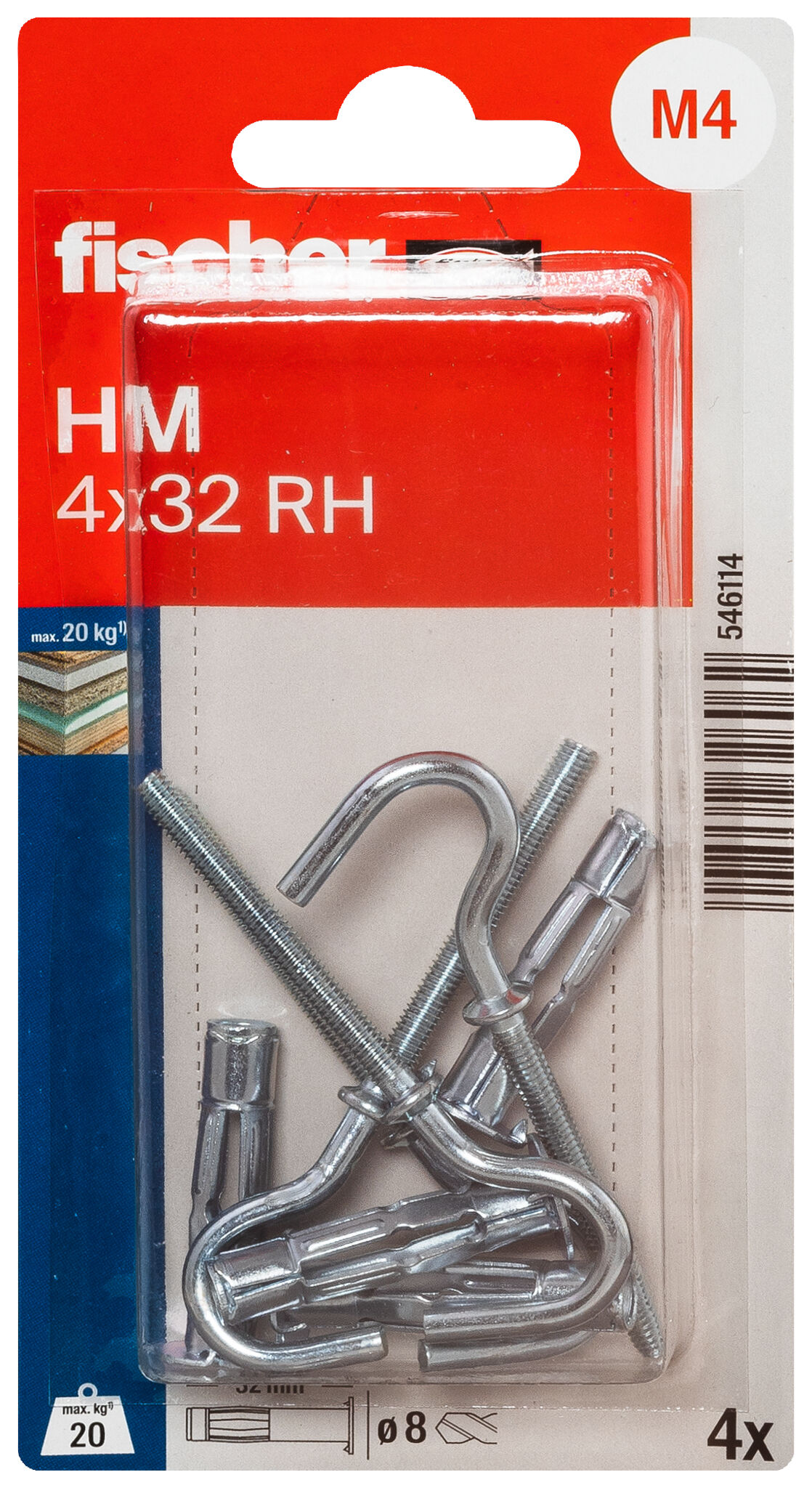

HM 4 x 32 RH K NV

Avantajlar / Ürün açıklaması

Metrik vidalarla çok yönlü metal boşluklu sabitleme
Avantajlar
  • Kapsamlı çeşitler nedeniyle, HM, 3-50 mm'lik bir kalınlığı olan levha inşaat malzemeleri için uygundur ve böylelikle bir dizi farklı uygulamalar için uygundur.
  • Metrik iç dişli parçanın bir kaç kez çıkarılmasına ve yeniden takılmasına imkan tanır, dolayısıyla mümkün olan en iyi esnekliği sunar.
  • HM'nin genişleyen kolları geniş bir destekleme yüzeyi sağlar, dolayısıyla yüksek bir yük taşıma kapasitesi imkanı tanır.
  • Sabitleme kenarının etrafındaki tırnaklar levha inşaat malzemesini deler, sabitlemenin dönmesini önler, böylelikle sağlam bir montaj sağlar.
fischer metal boşluk sabitleme HM, 3 ila 50 mm duvar kalınlığına sahip tüm panel yapı malzemeleri için metrik vidalı esnek bir boşluk sabitlemesidir. Tapa, HM-Z 1 montaj pensesi fischer kullanılarak ön pozisyonlamalı montajda ayarlanır. Tapa, pense kullanılarak panel yapı malzemelerine karşı çekilir. Genleşen kollar açılır ve levhanın arka tarafına bastırılır. Alternatif olarak, bir tornavida veya kablosuz tornavida ile montaj da mümkündür. Bağlanacak parça, metrik içten diş sayesinde birçok kez sabitlenebilir ve serbest bırakılabilir. fischer metal boşluk sabitleme HM, iç mekandaki aydınlatma, resimler ve ışık raflarını sabitlemek için uygundur.
Youtube VideoYoutube VideoYoutube Video

Uygulamalar ve Onaylar

Uygulamaları
  • Resimler
  • Aydınlatma
  • Hafif raflar
  • Havlu askıları
  • Ayna dolapları
  • Perde rayları
  • Alt-yapılar
Yapı malzemeleri
  • Alçı levha ve lifli alçı levha
  • İçi boş döşeme
  • Ahşap yününden mamul hafif yapı levhaları
  • Mukavva
  • Plywood levha
Yapı malzemelerine ilişkin ayrıntılı bilgileri kayıt belgesinde bulabilirsiniz.

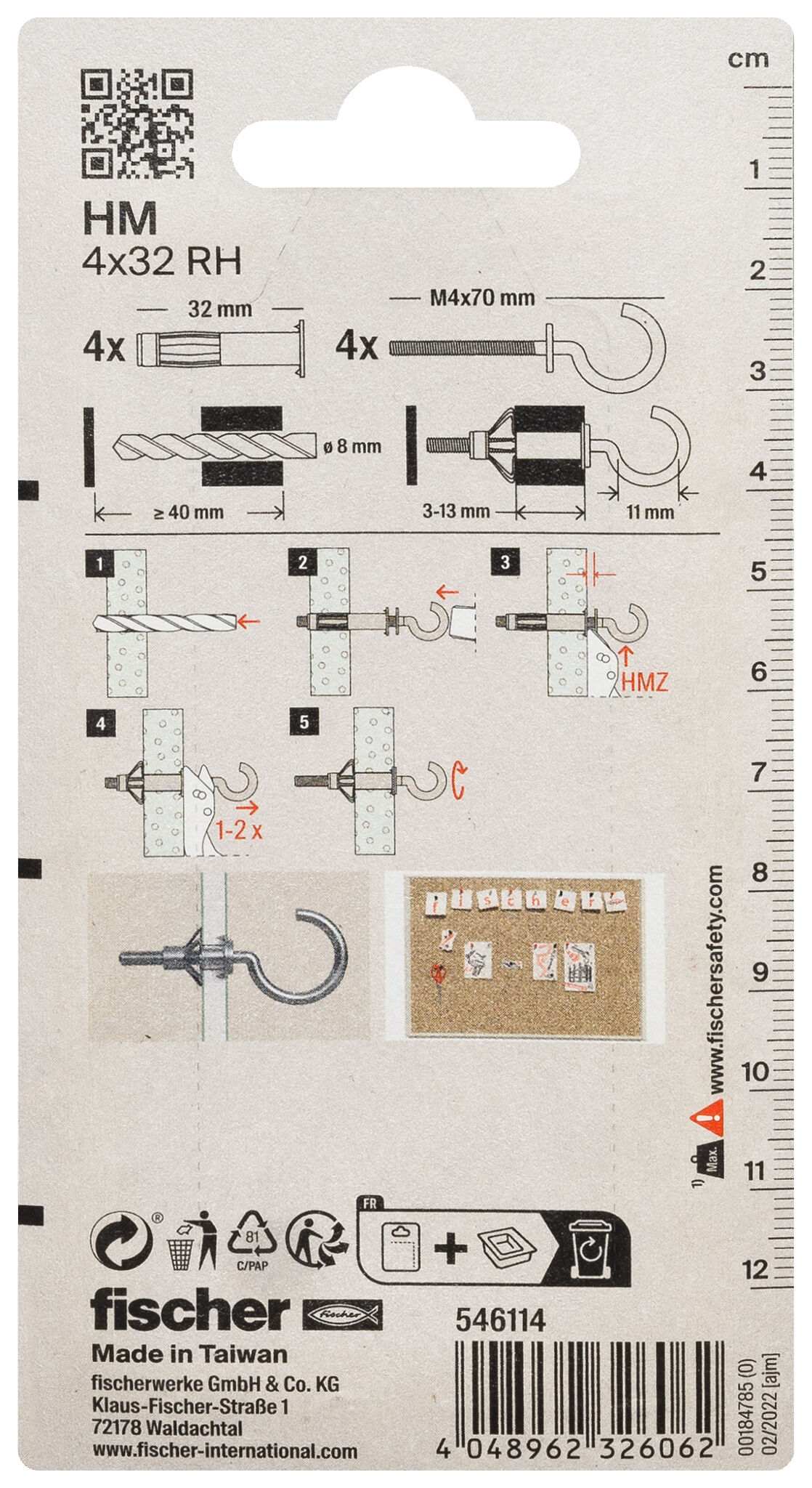

Montaj talimatı

İşleyiş
  • HM metal boşluklu sabitleme ön montaj için uygundur.
  • Boşlukta en iyi genişleme imkanını tanımak için, sabitleme levha inşaat malzemesinin kalınlığına dayanarak seçilmelidir.
  • Montaj sırasında, genişleyen kollar açılır ve levhanın ters tarafına baskı uygular.
  • HM, montaj pensesi kullanılarak monte edilebilir. Eğer batarya ile çalışan bir tornavida veya montaj için tornavida kullanıyorsanız, ilk olarak ön montajlı vidalar çıkarılmalıdır. Sabitlemeyi sıkarken ve genişletirken, parça veya maks. 6 mm'lik levhanın bir dönüş durdurma olarak kullanılması gereklidir.
Mounting Strip 1 Picture
1 / 6
Mounting Strip 2 Picture
1 / 6

Teknik veriler

Delme çapı (
d0
)
8
Panel kalınlığı (
dp
)
3 - 13
Dübel uzunluğu (
l
)
32
Miktar 4
GTIN (EAN-Code) 4048962326062

İndirilecek belgeler

Metal cavity fixing HM - Recommended loads for a single anchor.
