Havşa başlı, TX yıldız yuvalı tahrik ve paralel dişli ayar vidaları

Ayarlanabilir vida JUSS

fischer ayarlanabilir vida JUSS, ahşap yapıların kademesiz ayarlanabilir mesafeli montaj için iki dişli çinko kaplı çelikten yapılmış özel bir vidadır. Kendinden kılavuzlu vida, bağlanacak parçanın içine vidalanır ve paralel diş, bağlanacak parçayı yüzeye çeker. Bileşen ve yüzey arasındaki mesafe, zıt dönüş yönü sayesinde kademesiz olarak ayarlanabilir.

Ürün çeşitleri

Görüntü verilerini indirin

Ürün çeşitleri

8 Produktvarianten

Etkili ankraj derinliği

Max. mesafe

Vida

Sürüş

Uzunluk

Max. ayarlama hareketi

Gesehen 8 von 8 Variante(n)

Avantajlar

JUSS ayarlanabilir vidanın özel çalışma ilkesi sonsuz ayarlama imkanı tanır. Bu, bağlantı düzeneğinin sabitlenirken takozların ve blokların kullanımından tasarruf eder.
JUSS ayarlanabilir vidanın kendinden delen dişi doğrudan ahşabın içine girer.

Uygulamaları

20-30 cm kalınlıkta ahşaptan yapılan altyapılar (karkas)

Yapı malzemeleri

Ahşap ve ahşap menşeli malzemeler ya da ahşap paneller

Yapı malzemelerine ilişkin ayrıntılı bilgileri kayıt belgesinde bulabilirsiniz.

İşleyiş

JUSS sabitlenecek parça üzerinden montajlar için uygundur.

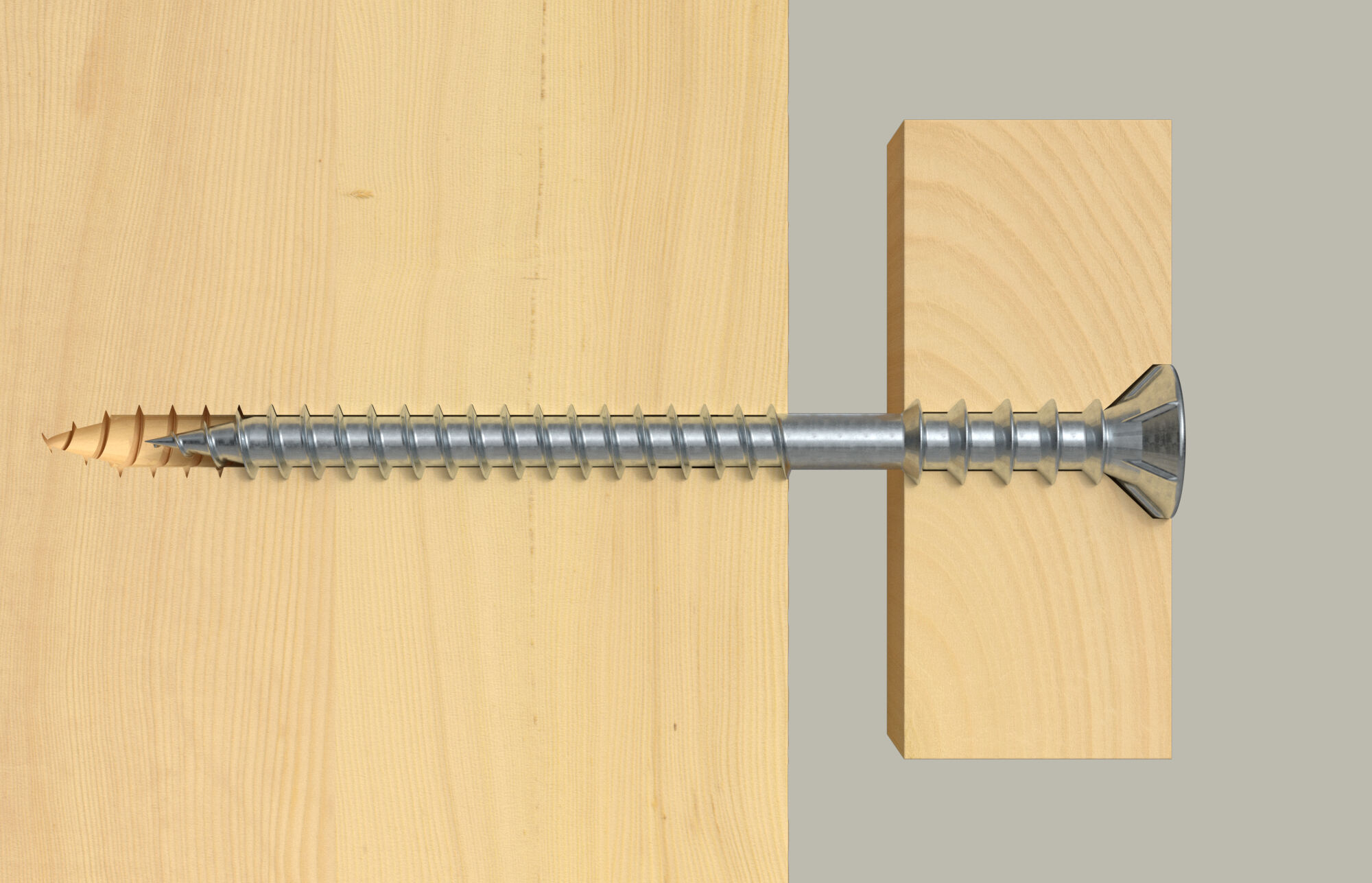

Vida sıkıldıktan sonra, vida başı altındaki paralel diş bağlantı düzeneğinin başlangıçta altlığa doğru çekmesine neden olur. Bağlantı düzeneği mesafesi bu durumda dönme yönünü değiştirerek sonsuz ayarlanabilir.

Mounting Strip 1 Picture

1 / 4

1
2
3
4

Sistem bileşenleri

Etkili ankraj derinliği ( h_ef )	30
Max. mesafe ( a )	30
Vida ( d_s x l_s )	6,0 x 60
Sürüş	TX25
Uzunluk ( l )	60
Max. ayarlama hareketi ( x )	10
Miktar	100
GTIN (EAN-Code)	4006209590409

Etkili ankraj derinliği ( h_ef )	30
Max. mesafe ( a )	40
Vida ( d_s x l_s )	6,0 x 70
Sürüş	TX25
Uzunluk ( l )	70
Max. ayarlama hareketi ( x )	15
Miktar	100
GTIN (EAN-Code)	4006209590416

Etkili ankraj derinliği ( h_ef )	30
Max. mesafe ( a )	50
Vida ( d_s x l_s )	6,0 x 80
Sürüş	TX25
Uzunluk ( l )	80
Max. ayarlama hareketi ( x )	25
Miktar	100
GTIN (EAN-Code)	4006209590423

Etkili ankraj derinliği ( h_ef )	30
Max. mesafe ( a )	60
Vida ( d_s x l_s )	6,0 x 90
Sürüş	TX25
Uzunluk ( l )	90
Max. ayarlama hareketi ( x )	35
Miktar	100
GTIN (EAN-Code)	4006209590430

Etkili ankraj derinliği ( h_ef )	30
Max. mesafe ( a )	70
Vida ( d_s x l_s )	6,0 x 100
Sürüş	TX25
Uzunluk ( l )	100
Max. ayarlama hareketi ( x )	45
Miktar	100
GTIN (EAN-Code)	4006209590447
